一、产品说明
分离式轴承起拔器亦称大功率轴承起拔器，是我厂针对国内火电厂行业、煤矿业、磨煤机、引风机、给水泵、电动机等，设备大修时，拆卸联轴器、齿轮、大型轴承等工件的通用机具，该机是采纳了从多行业生产检修系统技术技术专责人员的建议，结合现场操作使用人员的要求，以及我厂多年生产三动工具的经验而研制开发生产的，解决了各行各业维修现场拆卸工件困难，工人劳动强度大，拆卸作业费力时，不安全，影响检修工效问题。该机具有普通电动液压拉顶机的拆卸功能，同时，又具务多位调整功能，改变了过去液压拉顶机作业时对位调整困难的缺陷。采用一机通过替换夹具的方法，可拆卸多种规格的工件，从而达到一机多用的特点。
二、特 点
轴承起拔器常用型号分五个系列 I型系列适用于外径10—80毫米的小型轴承、齿轮，皮带盘，联轴器的拆卸，家用电器和摩托车的组装与维修或相应尺寸的园型另件。 2、3、4、5型系列适用于外径80—280毫米的轴承、齿轮、轮对联轴器和其它相应尺寸的物体拆卸，并对难以拆卸的调速电机，Y系列电机发电机、防火暴隔火暴电机、各种型号的泵类电机轴承有着您所意想不到的起拔效果。
FY-S-6型7型属于加大型，根据客户尺寸加工定制。
三、产品结构及使用方法

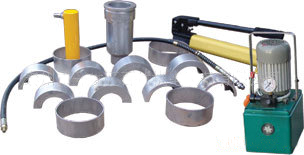

全套产品包括以下：
1、 各种型号规格夹具模具
2、 固定圈
3、 液压顶力机
4、 连接套
5、 加节顶芯
6、 动力源：手动油泵或电动油泵
使用方法如下
1、 根据工件的大小选择尺寸合适型号的夹具。
2、 将连接管与液压顶力机（千斤顶）连接，再将选好的夹具模具与连接管连接，将液压顶力活塞对准所拆卸工件轴端中心，套上夹具夹紧，用固定圈固定，防止拆卸时滑落。
3、 使用手动油泵请参照：使用前将手动油管加满46号抗磨液压油，加油时请过滤。将手动油管与液压顶力机用高压油管连接，拧紧卸油阀，掀动手柄，使顶力机活塞前顶夹具带动工件拆卸。刚开始试压时，油管里存有一定空气，先多试压几次，排空空气才能上一定压力。工作完成后，松开卸油阀，顶力机活塞回伸。
4、 使用电动油泵请参照：将电动泵加46号抗磨液压油，加油时请过滤。开启电动油泵，空载三分钟，排空阀体内空气。操作开关手柄，使顶力活塞前顶夹具带动工件拆卸，工作完成后，松开开关手柄，顶力机活塞回伸。
5、 在所拆卸工件与轴端分离时，停止作业松开夹具，移走拆卸机完成作业。
6、 如行程不够时，让顶力活塞回缩退位，加装加节顶针继续操作即可。

参考参数如下：


表中参数可能因为改良而变更，恕不另行通知。
客户如需加大尺寸，可定制！

主要技术参数 系列多用轴承起拔器规格表

四、注意事项
1、 使用前应检查电动油泵油箱油位显示标记，加足油量，否则会引起拆卸作业时液压部分失调或不能工作。
2、注意液压顶力活塞与工件轴心重心对称，避免用力不均匀，而损坏所拆工件。
3、当拆卸作业完毕工件拉离轴端前，做好所拉工件接应准备工作，以防背卸工件落地损坏。
4、根据工件外径预计拉力，选用配套夹具，以防小车拉大马，达不到使用效果，损坏机器。
5、工作完毕后，将顶力活塞复位，切断电源，将机移至固定位置，电动油泵长期使用后，注重加足油量，尽量避免无油空载使用，以防烧坏电机。
电动超高压泵站，请勿私自拆开修理，应由专业技术人员负责维修。

液压顶力机注意事项：
a)使用时如出现空打现象，可先放松泵体上的放油螺钉，将泵体垂直起来头向下空打几下，然后旋紧放油螺钉，即可继续使用。
b)在有载荷时，切忌将快速接头卸下，以免发生事故及损坏机件。
c)本机是用油为介质，必须做好油及本机具的保养工作，以免淤塞或漏油，影响使用效果。
d)新的或久置的液压千斤顶，因油缸内存有较多空气，开始使用时，活塞杆可能出现微小的突跳现象，可将液压千斤顶空载往复运动2-3次，以排除腔内的空气。长期闲置的千斤顶，由于密封件长期不工作而造成密封件的硬化，从而影响液压千斤顶的使用寿命，所以液压千斤顶在不用时，每月要将液压千斤顶空载往复运动2-3次。
