HA型轴承加热器
更新：2017-5-31 15:03:43 点击：
- 产品品牌 盛鸣牌
- 产品型号 HA型
产品介绍
一、前言
传统方法加热安装轴承
传统的加热方法如油煮、电炉加热、火焰加热等通常存在以下问题：
◆ 费时费力，工作强度大
◆ 破坏轴承本身的润滑状态，容易引发事故
◆ 加热温度过高导致轴承退火
◆ 加热不均匀导致轴承变形损坏
感应式加热器
感应加热器的工作原理为利用交变的电流产生交变的磁场，交变磁场产生涡流从而使金属工件迅速发热。而在感应加热过程中，温度升高的只是被加热工件的金属部分，感应加热器本身和被加热工件的非金属部分并不会发热，所以可以用感应加热器来加热带密封轴承和预润滑轴承。
感应加热器广泛应用于冶金、铁路、油田、机械、电机诸多制造、维修机械过程中的轴承、齿轮、衬套、轴套、直径环、滑轮、收缩环、连接器多种环状孔形金属件的加热，使之膨胀，达到过盈装配的目的。
加热轴承的温度
用感应加热器加热轴承时，我们推荐的加热温度是110℃，当轴承温度高于125℃时会改变轴承材质的结构，加速轴承老化甚至损坏轴承，对于非轴承类闭合金属工件则最高可加热至300℃左右。
设计方案
为了更好的给您选配、设计轴承加热器，我们需要以下数据：
1、 工件的尺寸
2、 工件的草图
3、 工件的材质
4、 工件的重量
5、 期望加热时间和温度
6、 电压和功率要求
7、 其它要求
二、特别说明
1、 产品开箱后，请检查机器主机是否完整，有无托运时碰撞的“硬伤”；参照装箱清单核对配件是否缺漏，有无损坏。如有疑问，请立即与经销商或本公司联系。
2、 严禁加热器在未取出包装箱前通电开机验货。
3、 严禁空载启动机器。
4、 请远离易受磁场影响的物品。如磁卡、磁感应器等。
5、 加热器开箱后，电气不接地，不允许开动。
6、 本产品切勿超长时间流水线使用，否则会损坏仪器。
7、 本产品电器质保期为一年（非人为），可提供有偿维修。
8、 如发现说明书中与实物有不符之处，请向我公司批评指正，谢谢！
三、用途和适用范围
HA系列产品采用轮滑移动结构，搬运方便灵活，广泛应用于冶金、铁路、油田、机械、电机等诸多制造，维修机械过程中的轴承、齿轮、衬套、轴套、直径环、滑轮、收缩环、连接器等多种环状孔形金属件的加热，使之膨胀，达到过盈装配的目的。
产品特点：
1、环保 无油烟污染空气，有利于改善工作环境和自然环境。
2、省钱 节电90%，节油100%，节约厂房占地面积70%。
3、省时 工作效率提高4倍以上，操作人员减少80%，提高装配质量。
4、可靠 操作简便，加热均匀，无明火危险，清洁。
此系列产品质量稳定、价格低廉、经济实用。
四、产品结构
加热器由主机和控制系统组合一体安装在一个车上，移动式结构，便于现场操作灵活方便。
|
产品型号 |
HA-Ⅰ |
HA-Ⅱ |
HA-Ⅲ |
HA-Ⅳ |
HA-Ⅴ |
|
额定功率 |
2.2KVA |
3.3KVA |
5.5KVA |
9KVA |
12KVA |
|
额定电压 |
220V |
220V |
380V |
380V |
380V |
|
外形尺寸 |
400×290×345mm |
400×290×345mm |
498×385×445mm |
498×385×445mm |
498×385×445mm |
|
机器重量 |
20kg |
25kg |
55kg |
85kg |
135kg |
|
加热温度 |
Max.250℃ |
||||
|
控制方式 |
温控 、时控、手控 |
||||
|
产品型号 |
加热杆尺寸 |
工件内径Max(mm) |
工件外径Max(mm) |
工件高Max(mm) |
工件重量Max(kg) |
|
HA-Ⅰ |
20×20×255 |
30-50 |
250 |
110 |
15 |
|
30×30×255 |
50-70 |
250 |
110 |
25 |
|
|
HA-Ⅱ |
30×30×255 |
50-80 |
360 |
115 |
35 |
|
40×40×255 |
70-100 |
360 |
115 |
55 |
|
|
HA-Ⅲ |
45×45×325 |
70-130 |
440 |
140 |
80 |
|
60×60×325 |
90-180 |
440 |
140 |
120 |
|
|
HA-Ⅳ |
50×50×320 |
80-200 |
480 |
160 |
160 |
|
70×70×320 |
100-280 |
480 |
160 |
180 |
|
|
HA-Ⅴ |
60×60×360 |
120-280 |
510 |
220 |
250 |
|
80×80×360 |
160-400 |
510 |
220 |
380 |

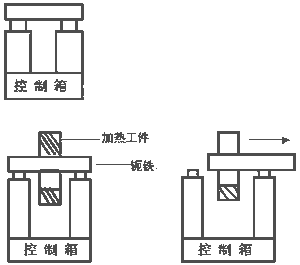

六、产品操作程序
1、将加热器放置于水平位置
2、根据您需要加热的工件选择合适加热杆，将此加热杆放在主机的顶端面上，注意吻合平整。
3、根据电压指示连接好电源。
4、检查接地线是否良好，通电后用测电笔测试。
5、检查加热杆对地应无电压。
6、将传感器插入“传感插座”，并将传感器紧贴被加热工件。
7、选择您需要的加热模式，（第一次加热建议您根据工件需要加热的温度，选择温度控制，一般轴承或工件设定为110℃）按动启动按钮，主机通电，开始加热。
8、按动停止按钮主机断电，停止加热（如果选择温度或时间控制，主机会自动停止工作）。
9、停止加热后，加热杆向左或向右移动，取下工件后将加热杆再放回主机顶端，注意吻合平整。
